3D automatický riadiaci systém pre grejdre CHCNAV TG63

  • Jednoduché nasadenie – systém sa inštaluje do 5 hodín, kalibrácia prebieha s pomocou sprievodcu a ovládanie je intuitívne aj pre nových operátorov.
  • Vysoká presnosť ±2 cm – výborná voľba pre finálne úpravy, niveláciu, výstavbu komunikácií a svahovanie.
  • Plná GNSS + IMU integrácia – plynulé a stabilné riadenie výšky a sklonu radlice aj v náročných terénnych podmienkach.
  • Podpora všetkých GNSS systémov – GPS, GLONASS, Galileo, BeiDou, QZSS, RTK, s duálnym príjmom pre vyššiu spoľahlivosť.
  • 10,1” dotykový displej (1024×600 px) – vysoký jas čitateľný na priamom slnku, ergonomické rozhranie s režimami 2D/3D.
  • Načítanie projektov z .RODX, .DXF, .LandXML – jednoduché nahrávanie návrhov bez nutnosti predprípravy v kancelárii.
  • Automatické riadenie radlice podľa digitálneho modelu terénu – bez potreby geodetických značiek alebo kolíkovania
  • Odolnosť IP65–IP68 – všetky komponenty sú odolné voči prachu, vode a otrasom, vrátane 50G IMU senzora.
  • Spoľahlivá prevádzka od -40 °C do +85 °C – bezproblémové fungovanie v extrémnych klimatických podmienkach.
  • Kompatibilita s rôznymi triedičmi – systém je univerzálne použiteľný s rôznymi modelmi strojov a hydrauliky
  • Profesionálny GNSS prijímač + IMU senzor s frekvenciou 100 Hz – presné a rýchle reakcie pri zmene sklonu, rýchlosti alebo smeru.
  • Široké možnosti konektivity – podpora rádiovej komunikácie, siete, rozhraní RS232 a CAN.
  • Práca s rôznymi projektmi a kalibračnými súbormi – podpora formátov .crd, .dc, .loc, .jxl a ďalších.
  • Voliteľné doplnky – bezpečnostná kamera, mobilná základňa alebo ďalšie senzory podľa potrieb zákazníka.
Kategórie: ,
CHCNAV TG63 – 3D automatický riadiaci systém pre triediče novej generácie
Maximálna presnosť, plná automatizácia a spoľahlivosť pre profesionálne triediace práce

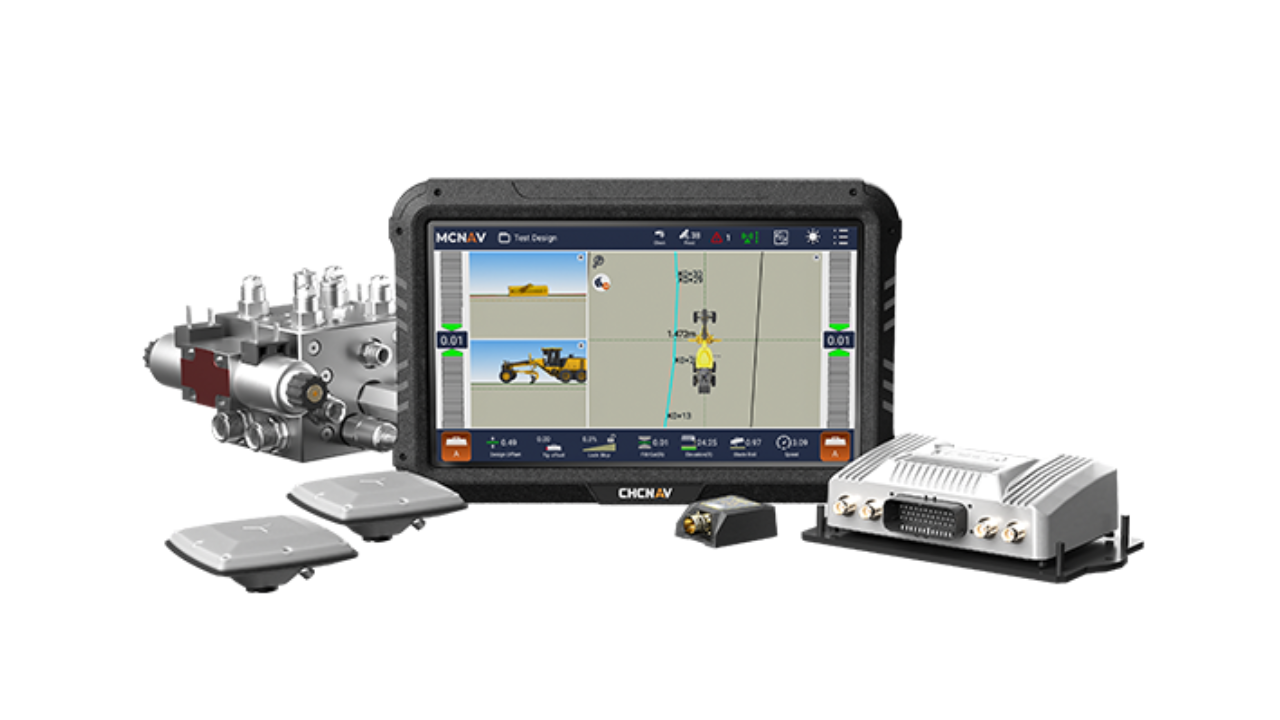

CHCNAV TG63 je pokročilý 3D automatický riadiaci systém vyvinutý špeciálne pre motorové grejdre. Vďaka kombinácii duálneho GNSS, vysoko citlivého IMU senzora a inteligentného hydraulického ovládania poskytuje bezkonkurenčnú presnosť ±2 cm v každej polohe a rýchlosti. Systém umožňuje automatické ovládanie výšky a sklonu radlice v reálnom čase vzhľadom na navrhovaný terén, čím eliminuje potrebu manuálneho kolíkovania a skracuje čas na dokončenie projektu. Všetky dáta sú prehľadne zobrazené na 10,1-palcovom tablete s intuitívnym rozhraním a softvérom MCNAV.
Jednoduchá inštalácia a intuitívne ovládanie
  • Rýchla montáž – systém sa inštaluje za približne 5 hodín.
  • Kalibrácia do 15 minút – s jednoduchým sprievodcom priamo v zariadení.

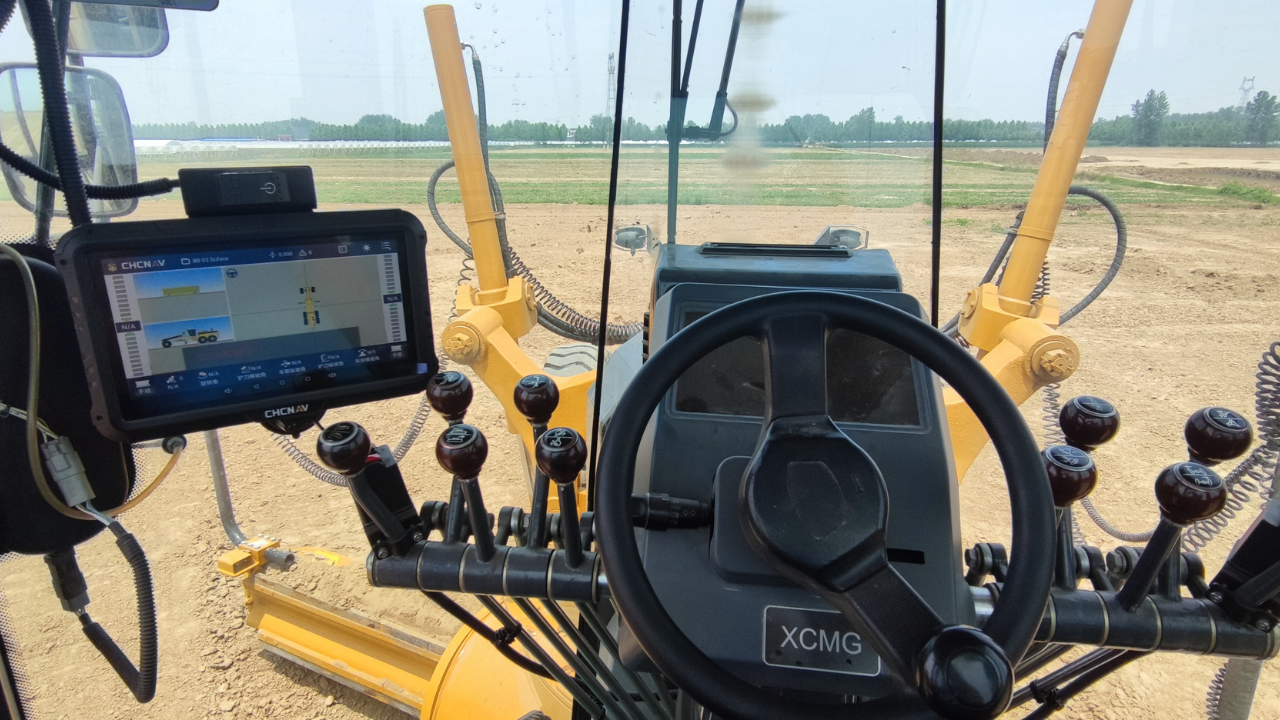

  • Tablet s OS Android – veľký a čitateľný displej s vysokým jasom, ideálny pre prácu v teréne.
  • 2D/3D režim v jednom zariadení – flexibilita pre rôzne úlohy a štýly práce.
  • Rýchle uchytenie a demontáž – možnosť presunu systému medzi strojmi
Presnosť a výkon pre finálne úpravy terénu
  • Automatické riadenie čepele ±2 cm – dokonalé triedenie bez dodatočných opráv.
  • Synchronizácia s konštrukčnými modelmi – podpora formátov .rodx, .dxf, .landxml.
  • Vysoká aktualizačná frekvencia (100 Hz) – okamžité reakcie systému na zmeny terénu.
  • GR-Tech algoritmus – mechanický model pre ešte lepšiu dynamickú odozvu.
  • Podpora rôznych kalibračných súborov – rýchle prispôsobenie súradnicovým systémom.
Všestranné využitie v cestnom a inžinierskom staviteľstve

Systém TG63 je ideálny pre aplikácie, kde je potrebná absolútna presnosť:

  • Výstavba ciest, diaľnic a parkovísk
  • Tvarovanie násypov, svahov a základov
  • Dokončovacie a nivelačné práce
  • Práce v obmedzených alebo zle prístupných priestoroch
Spoľahlivá GNSS technológia pre každý terén
  • Plná GNSS podpora – GPS, GLONASS, Galileo, Beidou, QZSS.
  • Duálny GNSS príjem – lepšia orientácia čepele a stabilita v náročných podmienkach.
  • RTK centimetrická presnosť – horizontálna 10 mm + 1 ppm, vertikálna 15 mm + 1 ppm
  • Rádiový a sieťový prenos údajov – kompatibilita s TT450S, Transparent, Satel_3AS.
Odolný hardvér pripravený na náročné podmienky
  • IMU senzor a GNSS anténa – odolnosť voči nárazom 50 G, ochrana IP67/IP68.
  • Káble priemyselnej kvality – odolné voči oderu, extrémnym teplotám a vlhkosti.
  • Dotykový tablet s ochranou IP65 – čitateľný aj na priamom slnku (jas 750 cd/m²).
  • Prevádzka v teplotách -40 °C až +85 °C – spoľahlivosť aj v extrémnych podmienkach.
Prečo si vybrať CHCNAV TG63 PRO?
  • Automatizácia práce – menej manuálneho značenia, vyššia presnosť, rýchlejší postup.
  • Zvýšená efektivita – vyššia produktivita pri nižších nákladoch.
  • Jednoduché ovládanie – intuitívne rozhranie pre rýchle zaškolenie obsluhy.
  • Široká kompatibilita – vhodné pre všetky typy triedičov a grejdrov.
  • Robustný dizajn – pripravený na každodenné nasadenie v teréne.
CHCNAV TG63 PRO je profesionálny systém pre tých, ktorí požadujú maximálnu presnosť, jednoduchosť ovládania a spoľahlivý výkon – bez kompromisov. Ideálne riešenie pre moderné stavebné firmy, ktoré chcú napredovať rýchlejšie, presnejšie a efektívnejšie.
